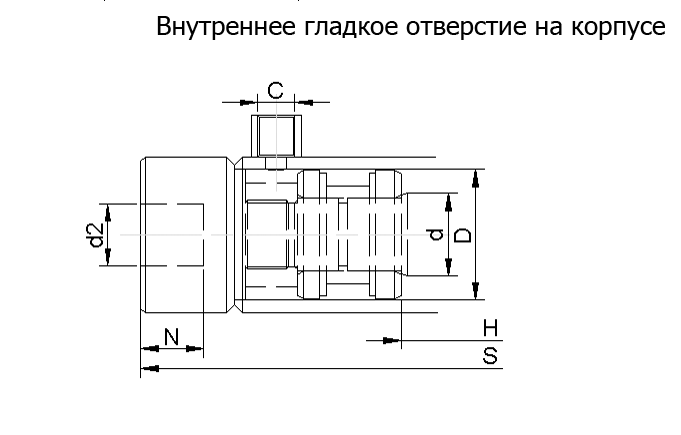

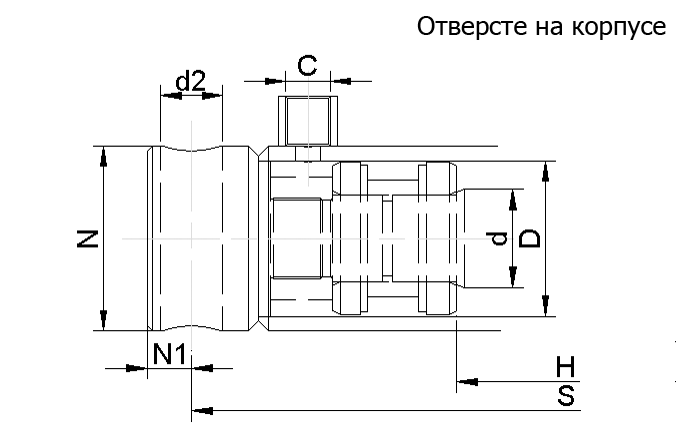

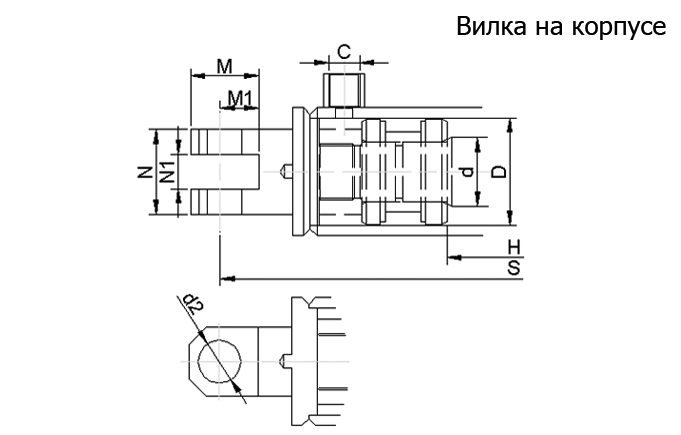

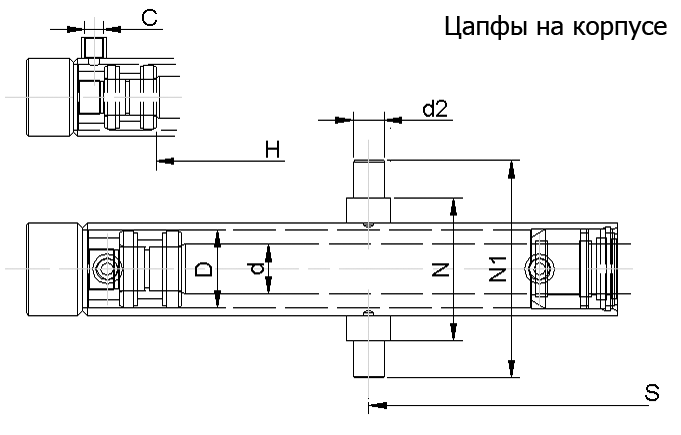

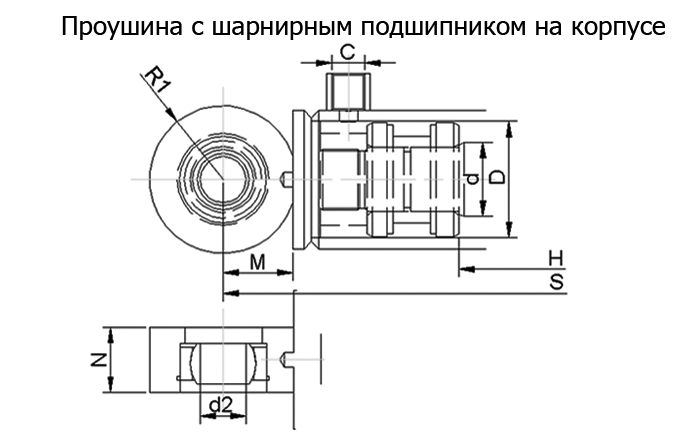

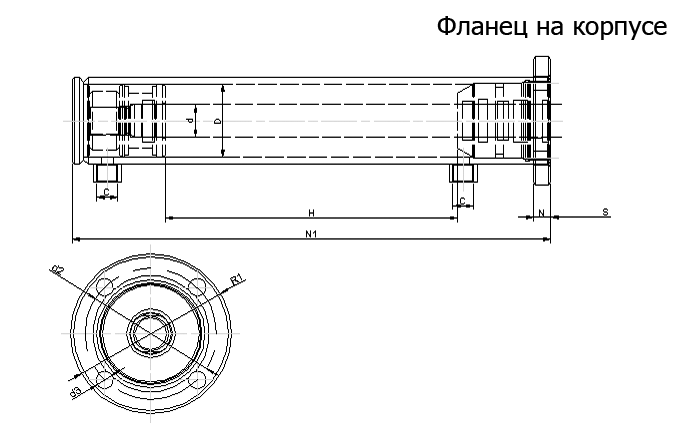

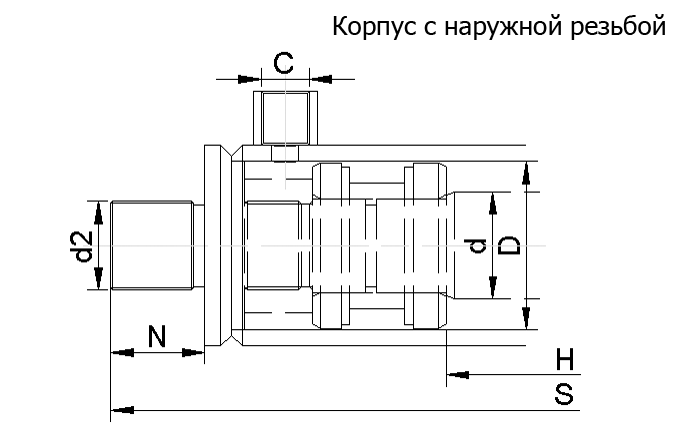

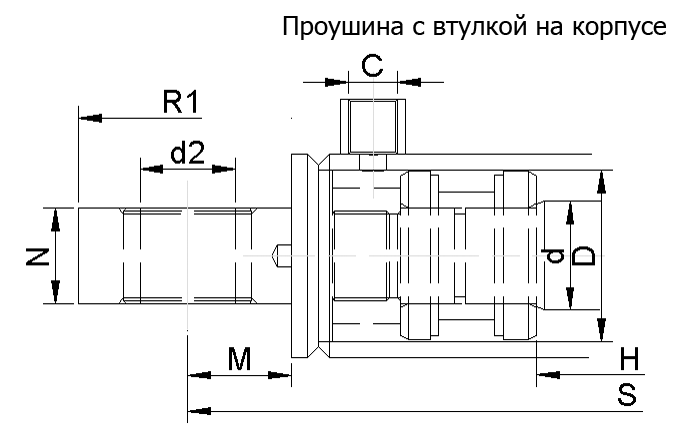

Тип крепления гильзы

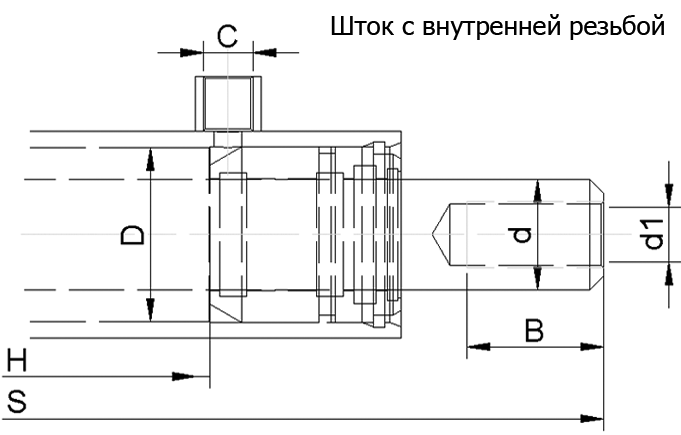

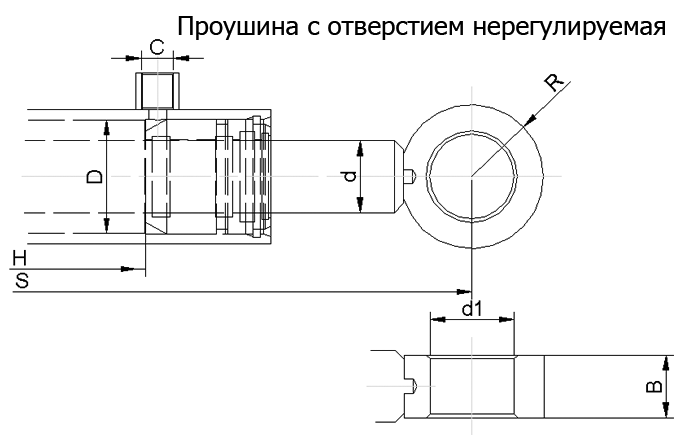

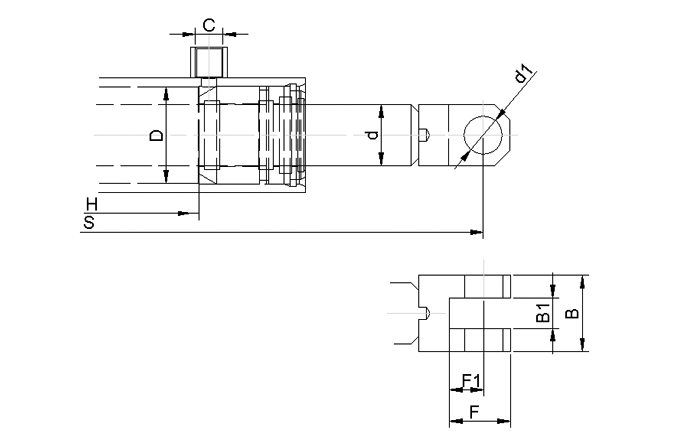

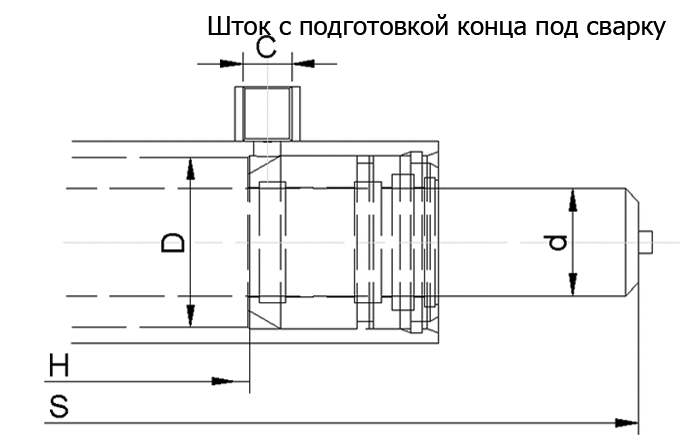

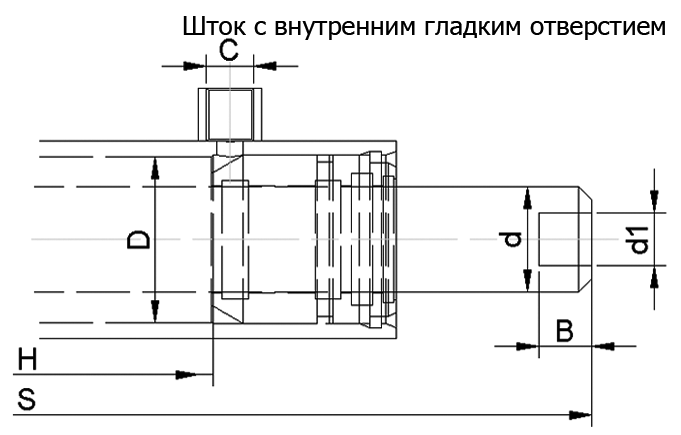

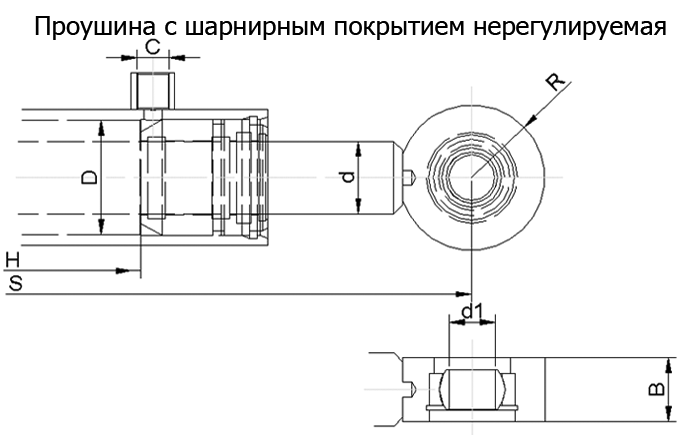

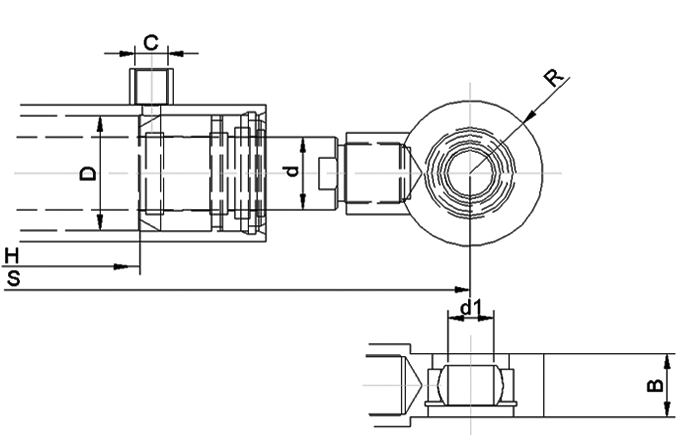

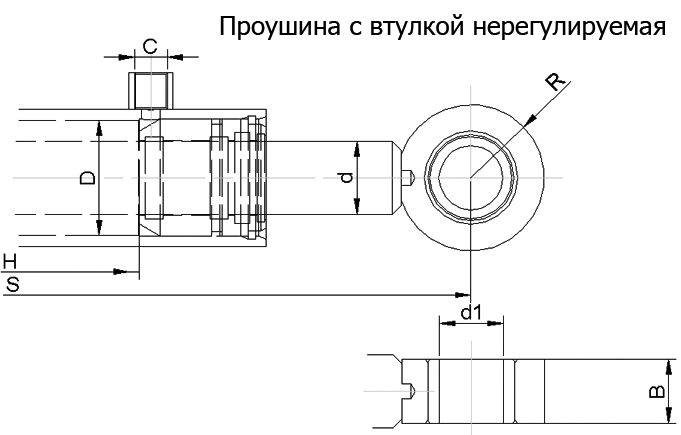

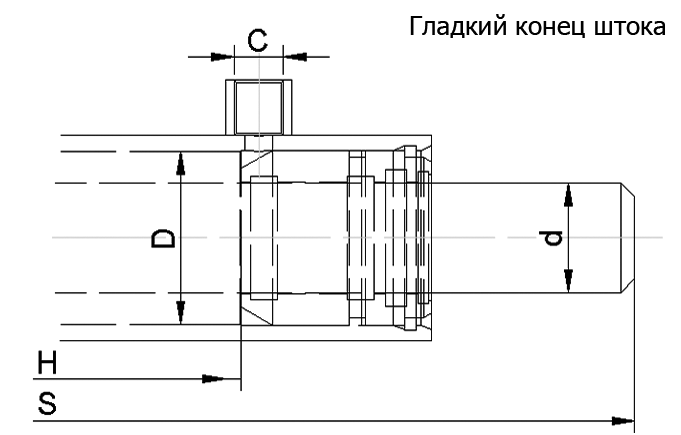

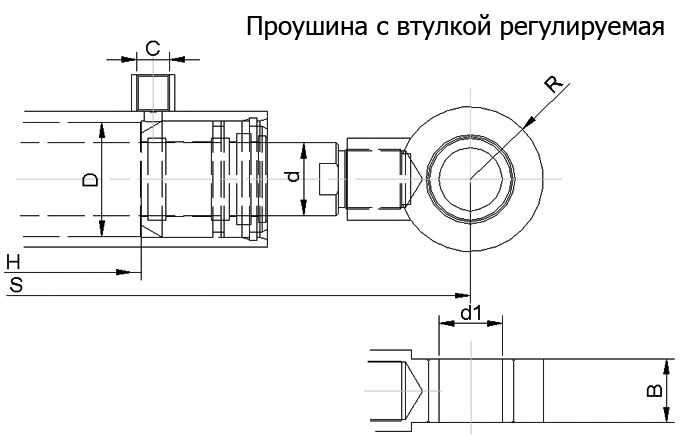

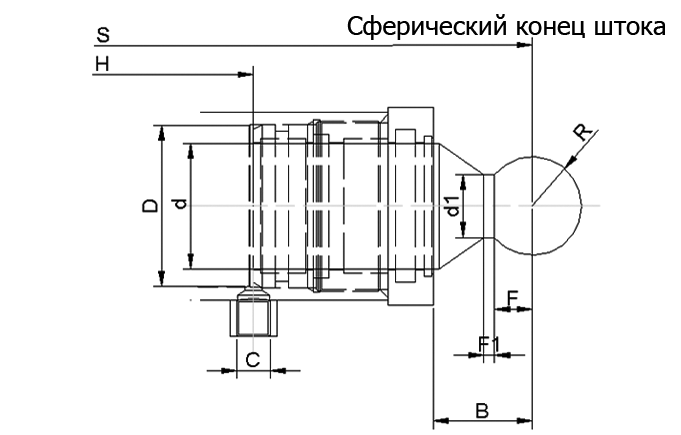

Тип крепления штока

+375 17 398 18 60 +375 44 772 08 84 +375 29 675 41 93 г. Минск, ул. Кижеватова, 86, к.123 АЛК

Меню

Заказ

Заказ гидроцилиндра возможен по представленному ниже бланку в соответствии с классификацией, при этом Заказчик выбирает комбинацию типов крепления гильзы и штока, основные размеры и характеристики. В зависимости от конструктивного исполнения различают гидроцилиндры поршневые и плунжерные, одностороннего и двустороннего действия, с односторонним и двусторонним выходным штоком. Типовое обозначение гидроцилиндра:

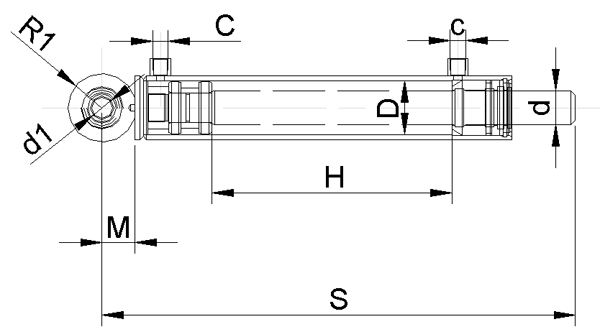

ЦГ D.d.H.S.ТГ- ТШ

D
диаметр гильзы (мм), для плунжерных гидроцилиндров, не указывается.
d
диаметр штока (мм).
H
ход поршня (мм).
S
установочный размер в сложеном положении (мм).
ТГ
тип крепления гильзы.
ТШ
тип крепления штока.

Например, гидроцилиндр поршневой двустороннего действия , диаметром гильзы 80 мм, диаметром штока 56 мм, ходом поршня 400 мм, установочным размером 650 мм, тип крепления гильзы – 8, тип крепления штока – 9 обозначается:

ЦГ 80.56.400.650-89
