Стандартный ряд
Стандартный размерный ряд поршневых и плунжерных гидроцилиндров. Р мах – 40 мПа.

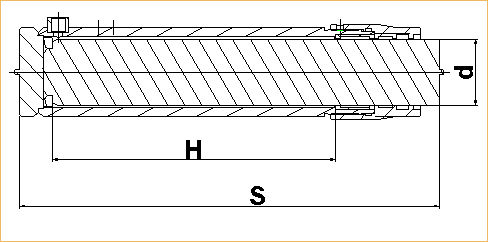

S – установочный размер, мм; H – ход штока, мм; d - диаметр штока; D – диаметр гильзы;
|
Наименование
|
D, mm
|
d, mm
|
S, mm
|
|
ЦГ 40.20.H.S - 22
|
40
|
20
|
H+110
|
|
ЦГ 40.22.H.S - 22
|
22
|
H+110
|
|
|
ЦГ 40.25.H.S - 22
|
25
|
H+110
|
|
|
ЦГ 50.20.H.S - 22
|
50
|
20
|
H+115
|
|
ЦГ 50.22.H.S - 22
|
22
|
H+115
|
|
|
ЦГ 50.25.H.S - 22
|
25
|
H+115
|
|
|
ЦГ 50.28.H.S - 22
|
28
|
H+115
|
|
|
ЦГ 50.30.H.S - 22
|
30
|
H+115
|
|
|
ЦГ 50.32.H.S - 22
|
32
|
H+115
|
|
|
ЦГ 63.25.H.S - 22
|
63
|
25
|
H+120
|
|
ЦГ 63.28.H.S - 22
|
28
|
H+120
|
|
|
ЦГ 63.30.H.S - 22
|
30
|
H+120
|
|
|
ЦГ 63.32.H.S - 22
|
32
|
H+120
|
|
|
ЦГ 63.35.H.S - 22
|
35
|
H+120
|
|
|
ЦГ 63.40.H.S - 22
|
40
|
H+120
|
|
|
ЦГ 63.45.H.S - 22
|
45
|
H+120
|
|
|
ЦГ 80.28.H.S - 22
|
80
|
28
|
H+140
|
|
ЦГ 80.30.H.S - 22
|
30
|
H+140
|
|
|
ЦГ 80.32.H.S - 22
|
32
|
H+140
|
|
|
ЦГ 80.35.H.S - 22
|
35
|
H+140
|
|
|
ЦГ 80.40.H.S - 22
|
40
|
H+140
|
|
|
ЦГ 80.45.H.S - 22
|
45
|
H+140
|
|
|
ЦГ 80.50.H.S - 22
|
50
|
H+140
|
|
|
ЦГ 80.55.H.S - 22
|
55
|
H+140
|
|
|
ЦГ 80.56.H.S - 22
|
56
|
H+140
|
|
|
ЦГ 80.60.H.S - 22
|
60
|
H+140
|
|
|
ЦГ 80.63.H.S - 22
|
63
|
H+140
|
|
|
ЦГ 90.45.H.S - 22
|
90
|
45
|
H+165
|
|
ЦГ 90.50.H.S - 22
|
50
|
H+165
|
|
|
ЦГ 90.55.H.S - 22
|
55
|
H+165
|
|
|
ЦГ 90.56.H.S - 22
|
56
|
H+165
|
|
|
ЦГ 90.60.H.S - 22
|
60
|
H+165
|
|
|
ЦГ 90.63.H.S - 22
|
63
|
H+165
|
|
|
ЦГ 90.70.H.S - 22
|
70
|
H+165
|
|
|
ЦГ 100.45.H.S - 22
|
100
|
45
|
H+170
|
|
ЦГ 100.50.H.S - 22
|
50
|
H+170
|
|
|
ЦГ 100.55.H.S - 22
|
55
|
H+170
|
|
|
ЦГ 100.56.H.S - 22
|
56
|
H+170
|
|
|
ЦГ 100.60.H.S - 22
|
60
|
H+170
|
|
|
ЦГ 100.63.H.S - 22
|
63
|
H+170
|
|
|
ЦГ 100.70.H.S - 22
|
70
|
H+170
|
|
|
ЦГ 100.80.H.S - 22
|
80
|
H+170
|
|
|
ЦГ 110.56.H.S - 22
|
110
|
56
|
H+215
|
|
ЦГ 110.60.H.S - 22
|
60
|
H+215
|
|
|
ЦГ 110.63.H.S - 22
|
63
|
H+215
|
|
|
ЦГ 110.70.H.S - 22
|
70
|
H+215
|
|
|
ЦГ 110.80.H.S - 22
|
80
|
H+215
|
|
|
ЦГ 125.56.H.S - 22
|
125
|
56
|
H+225
|
|
ЦГ 125.60.H.S - 22
|
60
|
H+225
|
|
|
ЦГ 125.63.H.S - 22
|
63
|
H+225
|
|
|
ЦГ 125.70.H.S - 22
|
70
|
H+225
|
|
|
ЦГ 125.80.H.S - 22
|
80
|
H+225
|
|
|
ЦГ 125.90.H.S - 22
|
90
|
H+225
|
S – установочный размер, мм; H – ход штока, мм; d - диаметр штока;
|
Наименование
|
d, mm
|
S, mm
|
|
ЦГП2 25.H.S- 22
|
25
|
H+75
|
|
ЦГП2 30.H.S- 22
|
30
|
H+80
|
|
ЦГП2 35.H.S- 22
|
35
|
H+90
|
|
ЦГП2 40.H.S- 22
|
40
|
H+100
|
|
ЦГП2 45.H.S- 22
|
45
|
H+100
|
|
ЦГП2 50.H.S- 22
|
50
|
H+110
|
|
ЦГП2 55.H.S- 22
|
55
|
H+115
|
|
ЦГП2 56.H.S- 22
|
56
|
H+115
|
|
ЦГП2 60.H.S- 22
|
60
|
H+125
|
|
ЦГП2 70.H.S- 22
|
70
|
H+140
|
|
ЦГП2 80.H.S- 22
|
80
|
H+150
|
